Regulator solar SontecTK-7Y pentru panouri solare presurizate

Regulator solar SontecTK-7Y pentru panouri solare presurizate

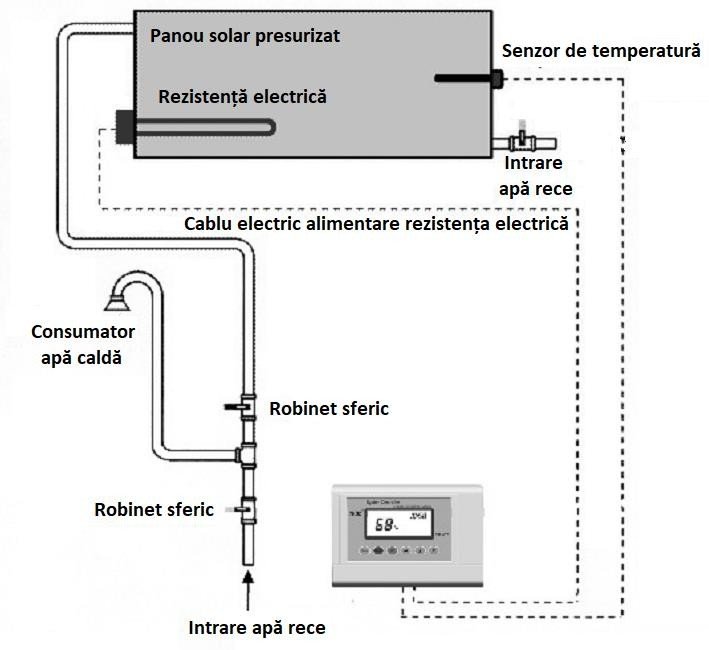

   Regulatorul solar TK-7Y este destinat pentru sisteme solare presurizate. Permite gestionarea  încălzirii apei din rezervor cu ajutorul unei  rezistențe electrice pentru menținerea acesteia la  un nivel presetat indiferent de radiația solară  disponibilă.

DATE TEHNICE
• Dimensiuni: 200 x 135 x 38 mm
• Alimentare electrică: 230V ± 10%
• Putere electrică absorbită: sub 3W
• Acuratețe măsurare temperatură: ± 2°C
• Domeniul de măsurare a temperaturii apei din rezervor: 0 ÷ 100°C
• Puterea recomandată a rezistenței electrice: ≤ 2000W

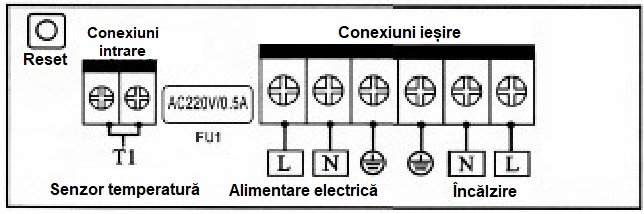

• Conexiune intrare: senzor NTC10K, B3950 pentru rezervorul de apă (≤ 135°C) îmbrăcat
în PVC (≤ 105°C)
• Conexiune ieșire: 1 releu pentru încălzirea electrică
• Temperatura mediului ambient: -10°C ÷ 50°C
• Grad d protecție: IP40

FUNCȚIILE REGULATORULUI

ÎNCĂLZIRE ELECTRICĂ MANUALĂ
   Sistemul solar poate fi echipat cu rezistență electrică care poate fi folosită pentru încălzirea apei din rezervor în situațiile în care încălzirea solară nu asigură suficientă apă caldă. Această funcție este comandată de temperatura apei din rezervor: controlerul verifică temperatura T1 din rezervor și în cazul în care aceasta este cu 3°C sub temperatura setată, încălzirea electrică este activată. În momentul în care temperatura apei din rezervor atinge valoarea setată, încălzirea electrică este dezactivată

ÎNCĂLZIRE ELECTRICĂ PROGRAMATĂ
   Încălzirea apei din rezervor cu ajutorul rezistenței electrice poate fi programată să funcționeze într-un anumit interval de timp presetat și cu menținerea temperaturii apei la o valoare presetată. În intervalul de timp setat când temperatura apei din rezervor (T1) scade sub valoarea setată este activată încălzirea apei cu ajutorul rezistenței electrice. Când temperatura apei atinge valoarea setată încălzirea electrică este oprită. Această funcție poate fi programată să funcționeze în trei intervale de timp din 24 ore.

   Plaja de temperatură în care poate fi programată această funcție este 30°C ÷ 80°C. Încălzirea electrică este pornită când temperatura apei din rezervor este cu 3°C mai mică decât temperatura setată se oprește când temperatura apei are cu 3°C peste temperatura setată.
