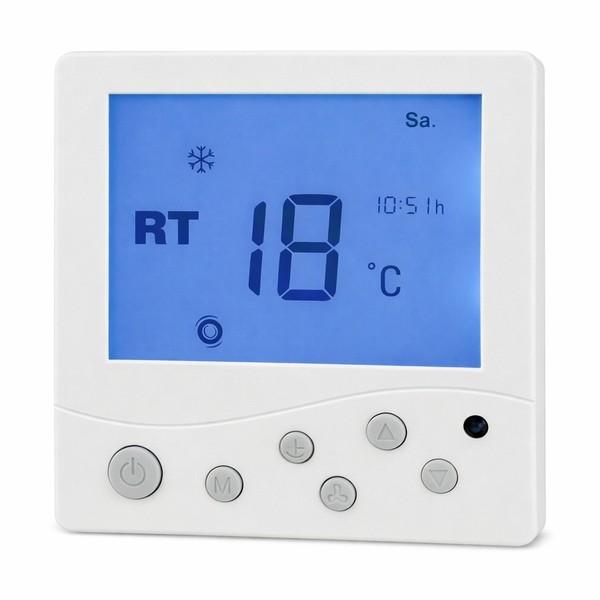

Controler sisteme ventilatie Dospel AC2800

 Controler pentru recuperatoare de caldura si alte sisteme de ventilatie Dospel

Caracteristici generale:

- timer programabil saptamanal

- lumina de fundal albastra (optional)

- iesire analogă 0-10 vcd pentru controlerul ventilatorului

- timer de pornire/oprire

- termometru electronic

Caracteristici tehnice:

v  interval de reglare: 0-99%

v  pas de reglare: 1%

v  număr de zone pe 24 de ore: 4

v  senzor de temperatură: NTC 10K

v  grad de protecție: IP30

v  afișaj: LCD

v  alimentare: DC 12V-15V

v  dimensiuni: 86x86x13 mm

v  carcasă ignifugă : ABS rezistent la flacara

v  temperatură funcționare: 0–40 °C

v  funcționare umiditate: 5–95 % (fără condensare)

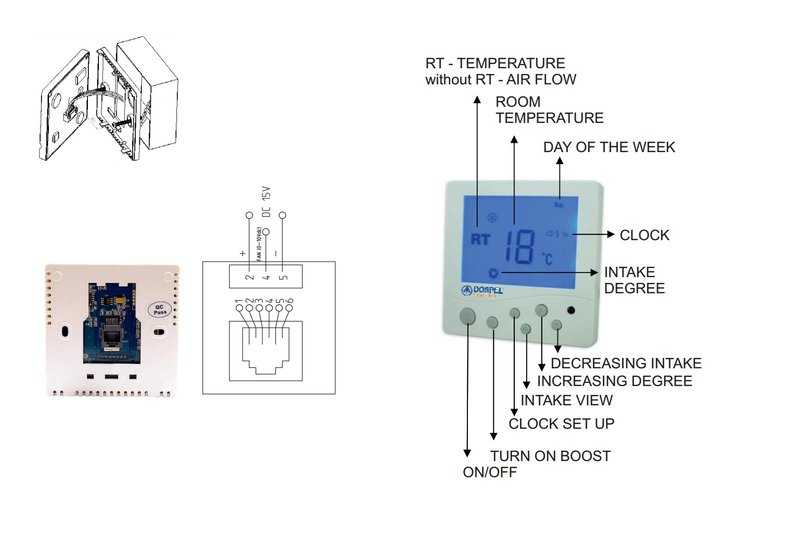

Utilizarea panoului de comandă

1. PORNIRE/OPRIRE

Porniți sau opriți unitatea AC2800 apăsând butonul

2. AFIȘAREA DEBITULUI DE AER

Apăsarea butonului  va indica procentul de aer admis

3. MODUL BOOST

Pentru modul Boost apăsați „M”. În acest mod ventilatoarele vor funcționa la turația maximă (RPM), afișată pe ecran prin

4.FUNCTIONAREA IN PROGRAM SĂPTĂMÂNAL

În acest mod, termostatul funcționează imediat după pornire. Acesta

afișează temperatura actuală a încăperii lângă simbolul „RT”. În plus, se afișează unul dintre simboluri    care indică intensitatea ventilației în încăperi.

Apăsarea săgeților  reglează nivelul de admisie. Modificarea rămâne activă până la trecerea in următorul mod programat.

5.SETAREA CEASULUI

Apăsați  - pentru a seta minutele

Apăsați  pentru a modifica setarea minutelor.

Apăsați din nou  - pentru a seta ora

Apăsați  pentru a modifica setarea orei

Apăsați   pentru a seta ziua săptămânii

Folositi  pentru a alege ziua exactă a săptămânii „Lu/Ma/Mi/Joi/Vi/Sâ/Du”

6.PICTOGRAMELE AFIȘATE

-  se afișează când debitul este peste 60% din valoarea maximă

- se afișează când debitul se situează între 30% și 60% din valoarea maximă.

- se afișează când debitul este sub 30% din valoarea maximă.

PROGRAMAREA CONTROLERULUI

Țineți apăsat  timp de 3 secunde până când apar cifra 1 și Mo (luni). Aceasta înseamnă că fusul orar nr. 1 este setat pentru luni

Apăsați pentru a seta zona dorită.

Pentru a confirma, apăsați

Utilizați  pentru a seta procentul de admisie dorit (%).

Pentru a confirma, apăsați

După ce ați programat toate zilele de luni (1-4), repetați aceeasi pași si pentru zilele: marți/miercuri/joi/vineri/sâmbătă/duminică.
